پروفیل فقط بخشی از ساخت یک فریم یا سازه آلومینیومی است. دو پروفیل ممکن است از نظر ابعاد و وزن کاملاً مناسب پروژه باشند، اما اگر مهره، پیچ، نبشی یا اتصال داخلی با شیار پروفیل تطابق نداشته باشد، نتیجه می‌تواند یک فریم لق، اتصال ضعیف یا مونتاژی باشد که بعد از چند بار باز و بسته شدن دردسر ایجاد می‌کند.
اتصالات پروفیل آلومینیوم شیاردار مجموعه‌ای از قطعات مکانیکی مانند مهره T، مهره چکشی، پیچ T، نبشی، براکت و اتصالات داخلی هستند که امکان مونتاژ پروفیل‌های مهندسی را بدون جوشکاری فراهم می‌کنند. ساختار T-Slot نیز دقیقاً برای همین طراحی شده است؛ قطعات اتصال داخل یا روی شیار پروفیل درگیر می‌شوند و امکان ساخت، تغییر یا دمونتاژ سازه را فراهم می‌کنند. این شیوه در بازار ایران برای فریم دستگاه، میز صنعتی، حفاظ ماشین‌آلات، سازه‌های CNC، پرینتر سه‌بعدی و بسیاری از تجهیزات کارگاهی استفاده می‌شود.
مسئله اصلی این نیست که «چه اتصالاتی وجود دارد؟»؛ مسئله این است که برای پروفیلی که در اختیار دارید، با توجه به عرض شیار، ابعاد مقطع، نوع بار و روش مونتاژ، کدام اتصال مناسب‌تر است.
اتصالات پروفیل آلومینیوم شیاردار چیست؟
اتصالات پروفیل شیاردار قطعاتی هستند که برای متصل کردن دو یا چند پروفیل به یکدیگر یا نصب تجهیزاتی مانند پنل، پایه، لولا، دستگیره، چرخ، صفحه موتور و قطعات جانبی روی پروفیل استفاده می شوند.
در پروفیل صنعتی شیاردار، شیار طولی فقط یک فرم ظاهری نیست. همین شیار مسیر قرار گرفتن مهره T، پیچ T و بسیاری از بست‌ها و یراق‌های سازه را تشکیل می‌دهد. به همین دلیل اندازه و هندسه شیار مستقیماً روی انتخاب اتصال اثر دارد.
در بازار ایران معمولاً اتصالات را بر اساس خانواده پروفیل، عرض اسلات و رزوه دسته بندی می کنند. برای مثال در بسیاری از سیستم های موجود، خانواده 20 با شیار 6 میلی‌متر، خانواده 30 با شیار 8 میلی‌متر و بخش زیادی از خانواده‌های 40 و 45 با شیار 10 میلی‌متر عرضه می‌شوند؛ با این حال این الگو را نباید استاندارد قطعی همه تولیدکنندگان دانست. حتی در بازار داخلی نیز مقاطعی دیده می‌شود که ابعاد اسمی مشابه دارند اما شیار یا طراحی داخلی آنها متفاوت است.
بنابراین پیش از تهیه اتصال، بهتر است ابتدا مشخصات دقیق پروفیل را بدانید. اگر هنوز مقطع موردنیاز پروژه انتخاب نشده است، علاوه بر ابعاد خارجی، نوع مقطع، عرض شیار و خانواده پروفیل را بررسی کنید؛ چون اتصال مناسب را نمی‌توان فقط از روی عبارتی مانند «پروفیل 40×40» تعیین کرد.
این راهنما به پروفیل‌های آلومینیومی شیاردار و اتصالات آنها اختصاص دارد. اگر پروژه شما به‌جای سیستم‌های آلومینیومی با قوطی و مقاطع فولادی اجرا می‌شود، معیارهای انتخاب محصول، ضخامت، وزن و نحوه قیمت‌گذاری متفاوت است. برای بررسی این گروه از مقاطع می‌توانید صفحه پروفیل آهن قوطی را بررسی کنید.

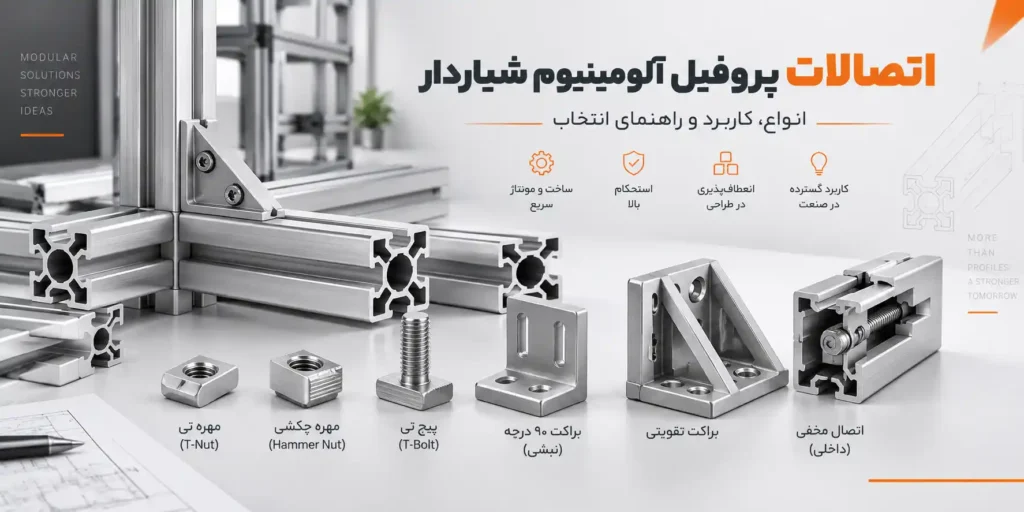

انواع اتصالات پروفیل آلومینیوم شیاردار
اتصالات پروفیل شیاردار آلومینیومی فقط به نبشی محدود نمی‌شوند. بخشی از این قطعات وظیفه ایجاد رزوه داخل شیار را دارند، بخشی دو پروفیل را در زاویه مشخص نگه می‌دارند و گروه دیگری برای ایجاد اتصال مخفی یا مونتاژ سازه بدون قطعات بیرون‌زده استفاده می‌شوند.
مهره T یا مهره تی
مهره T داخل شیار پروفیل قرار می‌گیرد و یک رزوه برای بستن پیچ در اختیار شما می‌گذارد. به کمک همین مهره می‌توان نبشی، پایه، لولا، پنل، صفحه فلزی یا تجهیزات مختلف را روی پروفیل نصب کرد.
مهم‌ترین مشخصه مهره T فقط اندازه رزوه آن نیست. باید هم ابعاد بدنه مهره با شیار پروفیل سازگار باشد و هم رزوه آن با پیچ انتخاب‌شده تطابق داشته باشد.
برای مثال ممکن است دو مهره هر دو رزوه M5 داشته باشند، اما یکی برای اسلات 6 و دیگری برای اسلات 10 طراحی شده باشد. یکسان بودن رزوه به معنی قابل استفاده بودن آنها روی یک پروفیل نیست.
در برخی مهره‌های T تخت، مهره از انتهای پروفیل وارد شیار می‌شود. این موضوع هنگام مونتاژ سازه‌ای که دو سر پروفیل آن بسته شده است اهمیت پیدا می‌کند. در مقابل، بعضی انواع دیگر اتصال امکان نصب پس از مونتاژ اولیه را فراهم می‌کنند. نمونه‌های بازار ایران نیز مهره T تخت شیار 6 با رزوه M4 و مهره‌های شیار 10 با رزوه‌های متفاوت را به‌صورت مجزا عرضه می‌کنند.
بنابراین هنگام سفارش مهره T حداقل سه مشخصه باید مشخص باشد: عرض شیار، نوع مهره و رزوه.
مهره چکشی
مهره چکشی از نظر کاربرد به مهره T نزدیک است، اما نحوه قرار گرفتن آن در شیار می‌تواند مونتاژ را ساده‌تر کند. در بسیاری از مدل‌ها، مهره از محل شیار وارد می‌شود و با چرخش در داخل شیار در موقعیت مناسب قرار می‌گیرد.
این قابلیت زمانی مفید است که فریم قبلاً بسته شده و امکان وارد کردن مهره از انتهای پروفیل وجود ندارد. برای مثال اگر بخواهید بعداً یک سنسور، لولا، صفحه یا نگهدارنده جدید روی سازه نصب کنید، استفاده از یک اتصال قابل نصب از وسط شیار می‌تواند زمان باز کردن فریم را کاهش دهد.
مهره چکشی را نیز نباید صرفاً بر اساس رزوه خرید. نمونه‌های شیار 6 با M4 یا M5 و نمونه‌های شیار 10 با M8 در بازار عرضه می‌شوند و خود فروشندگان نیز آنها را بر اساس اندازه شیار و خانواده پروفیل تفکیک می‌کنند.
تفاوت مهره T تخت و مهره چکشی بیشتر در روش نصب، فرم درگیری با شیار و شرایط دسترسی هنگام مونتاژ دیده می‌شود. برای سازه‌ای که قرار است در آینده تجهیزات مختلف روی آن جابه‌جا شود، این موضوع از قیمت چند مهره مهم‌تر است.
پیچ T
پیچ T یا پیچ تی عملکردی معکوس نسبت به ترکیب پیچ معمولی و مهره T دارد. سر پیچ با فرم شیار درگیر می‌شود و رزوه پیچ از شیار بیرون می‌آید تا قطعه موردنظر با مهره روی آن بسته شود.
این قطعه برای نصب بعضی براکت‌ها، صفحات یا تجهیزات روی پروفیل مناسب است، به‌خصوص زمانی که طراحی اتصال به یک پیچ ثابت درون شیار نیاز دارد.
برخی پیچ های T به شکلی طراحی شده اند که پس از قرار گرفتن داخل شیار و چرخش، سر آنها با دیواره داخلی شیار درگیر می‌شود. منابع بازار ایران نیز پیچ T را در خانواده اتصالات مخصوص پروفیل های اسلات 6، 8 و 10 عرضه می‌کنند.
اما طول پیچ، عرض سر T و رزوه آن باید با قطعه‌ای که قرار است بسته شود هماهنگ باشد. انتخاب پیچ بلندتر یا کوتاه‌تر از نیاز می‌تواند باعث شود اتصال به‌درستی سفت نشود یا انتهای پیچ با اجزای دیگر تداخل پیدا کند.
نبشی پروفیل شیاردار
برای اتصال دو پروفیل در زاویه 90 درجه، نبشی از شناخته‌شده‌ترین گزینه‌هاست. نبشی روی سطح یا کنار دو پروفیل قرار می‌گیرد و معمولاً با پیچ و مهره T به هر دو عضو متصل می‌شود.
مزیت اصلی نبشی، سادگی مونتاژ و قابل مشاهده بودن وضعیت اتصال است. اگر سازه نیاز به باز کردن، جابه‌جایی یا تغییر ابعاد داشته باشد، دسترسی به پیچ‌های نبشی معمولاً راحت‌تر از اتصال داخلی است.
نبشی‌ها از نظر اندازه، ضخامت، تعداد سوراخ، جنس و فرم تقویت‌کننده متفاوت هستند. نبشی‌ای که برای یک فریم سبک 20×20 مناسب است الزاماً برای شاسی دستگاه با مقاطع بزرگ‌تر و بار بیشتر انتخاب مناسبی نیست.
در پروژه‌های دارای بار یا لرزش، انتخاب نبشی نباید فقط بر اساس اندازه ظاهری انجام شود. نوع پروفیل، طول بازوها، جهت نیرو، تعداد نقاط اتصال و کیفیت پیچ و مهره نیز روی رفتار اتصال اثر دارند.
براکت 90 درجه
در بازار اصطلاح «نبشی» و «براکت» گاهی به‌جای یکدیگر استفاده می‌شود، اما براکت‌ها می‌توانند فرم‌های متنوع‌تری داشته باشند. براکت 90 درجه برای ایجاد یا تقویت اتصال عمود دو پروفیل کاربرد دارد و بعضی مدل‌ها دارای دیواره یا ریب تقویتی هستند.
مدل‌های 20×20، 30×30 و 40×40 در بازار ایران دیده می‌شوند و برای نصب آنها معمولاً از مهره T و پیچ مناسب استفاده می‌شود.
اگر بار سازه بیشتر است، صرفاً اضافه کردن یک براکت بزرگ‌تر راه‌حل مهندسی قطعی نیست. ابتدا باید مشخص شود ضعف از اتصال است یا خود مقطع پروفیل، طول دهانه یا نحوه مهاربندی سازه نیز باید تغییر کند.

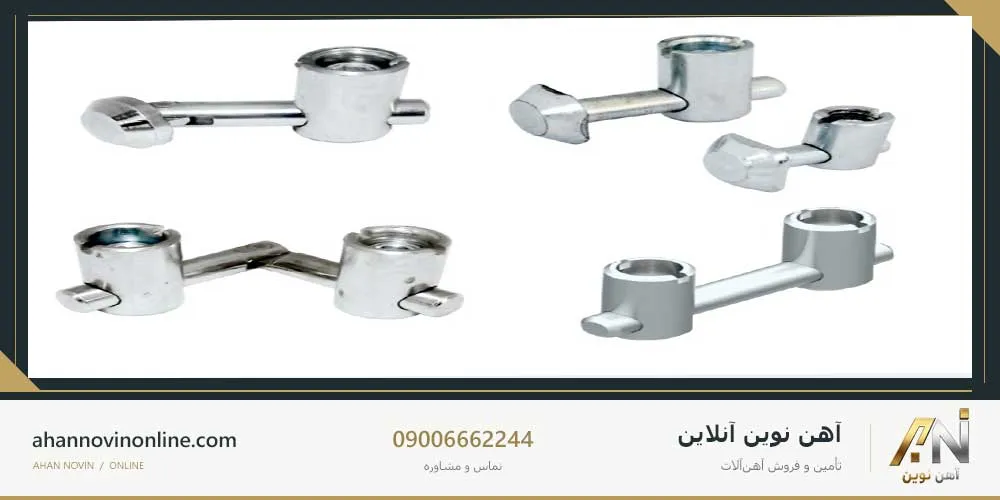

اتصال داخلی و اتصال مخفی
اتصال مخفی زمانی استفاده می‌شود که نمی‌خواهیم نبشی یا براکت روی سطح خارجی فریم دیده شود. در این حالت بخش اصلی اتصال داخل شیار یا داخل ساختار پروفیل قرار می‌گیرد.
این نوع اتصال برای قاب‌هایی که ظاهر تمیز اهمیت دارد، قسمت‌هایی که باید پنل تا لبه پروفیل ادامه پیدا کند یا نقاطی که وجود براکت خارجی مزاحم نصب تجهیزات است، کاربرد دارد.
اما «اتصال مخفی» یک طراحی واحد نیست. بعضی براکت‌های داخلی مستقیماً داخل شیار نصب می‌شوند و به ماشین‌کاری اضافه احتیاج ندارند؛ در مقابل، برخی سیستم‌های اتصال مخفی یا Blind Joint به سوراخ‌کاری یا آماده‌سازی مشخصی روی پروفیل نیاز دارند. MISUMI نیز برای اتصالات مخفی چند خانواده متفاوت معرفی می‌کند و برای برخی مدل‌ها تغییر یا سوراخ‌کاری پروفیل را لازم می‌داند.
در بازار ایران نیز براکت‌های داخلی شیار 6 مخصوص پروفیل 20×20 و مدل‌های مشابه برای خانواده‌های دیگر عرضه می‌شوند.
پس قبل از خرید، فقط عبارت «نبشی مخفی» کافی نیست؛ باید روش نصب همان مدل مشخص شود.

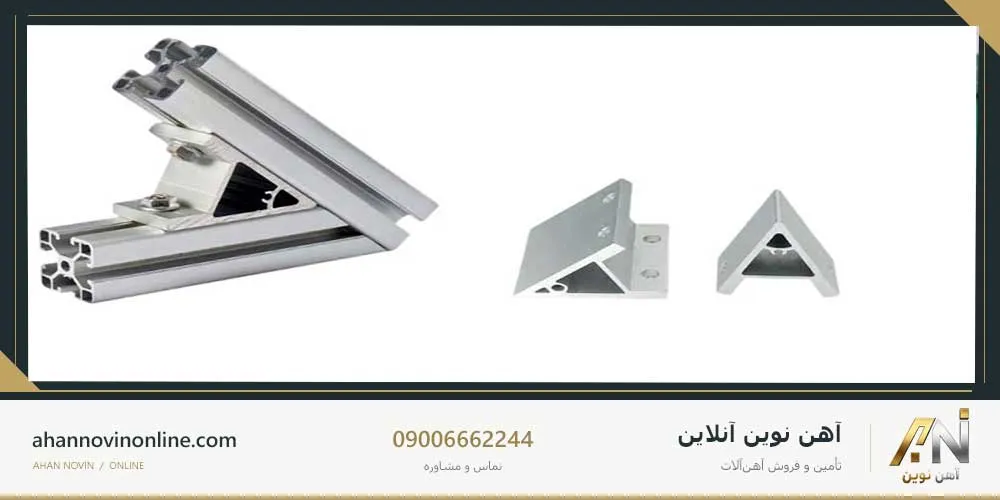

اتصال زانویی و زاویه‌ای
همه سازه‌ها 90 درجه نیستند. برای ساخت بعضی قاب‌ها، استندها، بازوهای قابل تنظیم یا سازه‌های خاص ممکن است اتصال زاویه‌ای، مفصلی یا زانویی موردنیاز باشد.
در این حالت باید مشخص شود زاویه ثابت است یا قرار است تغییر کند. اتصال قابل تنظیم برای مکانیزمی که نیاز به تغییر موقعیت دارد مفید است، اما استفاده از آن در نقطه‌ای که باید کاملاً صلب باشد بدون بررسی ظرفیت و شرایط کاری صحیح نیست.
صفحات اتصال و رابط های مستقیم
گاهی هدف، اتصال دو پروفیل در زاویه نیست؛ دو عضو باید در یک راستا یا به‌صورت موازی به هم متصل شوند. برای این حالت از صفحات تخت، رابط‌های مستقیم و انواع اتصال موازی استفاده می‌شود.
صفحه اتصال می‌تواند چند نقطه پیچ داشته باشد و نیرو را در طول بیشتری توزیع کند. برای ساخت فریم‌هایی با سطح بزرگ یا ترکیب چند عضو موازی، این قطعات کاربردی هستند.
در اتصال مستقیم دو پروفیل باید به هم‌راستایی نیز توجه کرد. اگر صفحه یا رابط هنگام مونتاژ اجازه جابه‌جایی بدهد، قبل از سفت کردن نهایی پیچ‌ها باید موقعیت دو مقطع کنترل شود.
جدول مقایسه انواع اتصالات پروفیل شیاردار
| نوع اتصال | کاربرد اصلی | مزیت | محدودیت | مناسب برای | نکته هنگام انتخاب |
|---|---|---|---|---|---|
| مهره T | ایجاد رزوه داخل شیار | اتصال استاندارد و پرکاربرد | بعضی مدل‌ها نیاز به ورود از انتهای پروفیل دارند | نصب نبشی، صفحه، لولا و تجهیزات | عرض شیار و رزوه را هم‌زمان بررسی کنید |
| مهره چکشی | ایجاد رزوه با امکان نصب ساده‌تر | مناسب برای اضافه کردن قطعه بعد از مونتاژ در مدل‌های مربوط | درگیری صحیح آن با شیار باید کنترل شود | فریم‌های قابل توسعه و تجهیزات جانبی | فقط بر اساس M4، M5 یا M6 خرید نکنید |
| پیچ T | ایجاد پیچ ثابت در شیار | مناسب بعضی براکت‌ها و صفحات | طول و ابعاد سر پیچ باید دقیق باشد | نصب صفحات و اتصالات مخصوص | عرض سر T، رزوه و طول پیچ بررسی شود |
| نبشی | اتصال خارجی 90 درجه | نصب ساده و دسترسی خوب | روی سطح سازه دیده می‌شود | میز، قاب، فریم و شاسی | اندازه نبشی را متناسب با پروفیل و بار انتخاب کنید |
| براکت تقویت‌شده | اتصال و تقویت گوشه | صلبیت بیشتر نسبت به مدل‌های ظریف | اشغال فضای بیشتر در گوشه | سازه با بار یا لرزش بیشتر | تعداد پیچ و هندسه براکت اهمیت دارد |
| اتصال مخفی | اتصال داخلی | ظاهر تمیز و فضای خارجی آزاد | برخی مدل‌ها مونتاژ پیچیده‌تر یا ماشین‌کاری می‌خواهند | قاب، کاور دستگاه و فریم ظاهری | روش نصب همان مدل را قبل از سفارش کنترل کنید |
| اتصال زاویه‌ای | اتصال در زاویه غیر از 90 درجه | انعطاف در طراحی | الزاماً به صلبیت اتصال ثابت نیست | استند، بازو و سازه زاویه‌دار | ثابت یا قابل تنظیم بودن را مشخص کنید |
| صفحه رابط | اتصال مستقیم یا موازی | توزیع اتصال در چند نقطه | فضای بیشتری روی سطح می‌گیرد | توسعه طول یا اتصال اعضای موازی | هم‌راستایی پروفیل‌ها کنترل شود |
سری پروفیل و اندازه شیار چه ارتباطی با انتخاب اتصال دارد؟
عدد سری معمولاً یک نشانه اولیه درباره ابعاد خانواده پروفیل است، اما برای خرید اتصال کافی نیست.
در بازار ایران معمولاً خانواده‌هایی مانند سری 20، 30، 40 و 45 دیده می‌شوند. دسته بندی فروشندگان داخلی نیز اتصالات را با فیلترهایی مانند خانواده 20، 30، 40، 45 و شیارهای 6، 8 و 10 میلی‌متر تفکیک می‌کند.
الگوی رایج به شکل زیر است:
| خانواده پروفیل | عرض شیار رایج در بسیاری از سیستم ها | نمونه کاربرد | وضعیت انتخاب اتصال |
|---|---|---|---|
| سری 20 | 6 میلی‌متر | فریم کوچک، تجهیزات سبک، پروژه‌های رومیزی | اتصال مخصوص شیار 6 بررسی شود |
| سری 30 | 8 میلی‌متر | میز، حفاظ و فریم متوسط | اتصال مخصوص شیار 8 بررسی شود |
| سری 40 | 8 یا 10 میلی‌متر بسته به سیستم | فریم دستگاه و سازه صنعتی | مشخصات واقعی مقطع باید کنترل شود |
| سری 45 | معمولاً 10 میلی‌متر در بسیاری از سیستم‌ها | سازه صنعتی و فریم بزرگ‌تر | اتصال سری و اسلات همان پروفیل بررسی شود |
این جدول «راهنمای اولیه» است، نه استاندارد قطعی تمام پروفیل‌های موجود.
برای نمونه منابع داخلی مهره T شیار 6 را برای خانواده 20 و مهره‌های شیار 10 را برای برخی پروفیل‌های 40×40 عرضه می‌کنند. در همان بازار، خانواده‌های مختلف و مقاطعی با طراحی متفاوت نیز وجود دارد.
همین تفاوت باعث می‌شود جمله‌ای مانند «هر مهره سری 40 روی پروفیل 40 نصب می‌شود» قابل اتکا نیست.
هنگام خرید باید ابعاد واقعی دهانه شیار، شکل داخلی شیار، عمق آن، رزوه موردنیاز و مدل پروفیل بررسی شود.
جدول راهنمای انتخاب اتصال بر اساس پروفیل
| وضعیت پروفیل | اتصال‌هایی که ابتدا بررسی می‌شوند | مواردی که باید کنترل شوند |
|---|---|---|
| پروفیل خانواده 20 با اسلات 6 | مهره و براکت شیار 6، نبشی متناسب با مقطع | رزوه معمول اتصال، شکل شیار و نوع سبک یا سنگین پروفیل |
| پروفیل خانواده 30 با اسلات 8 | مهره T شیار 8، براکت و نبشی خانواده 30 | عرض واقعی اسلات و هندسه شیار |
| پروفیل 40 با شیار 8 | اتصال شیار 8 | صرفاً به نام «سری 40» اعتماد نشود |
| پروفیل 40 با شیار 10 | مهره T یا براکت شیار 10 | رزوه و ابعاد اتصال بررسی شود |
| پروفیل خانواده 45 با شیار 10 | اتصالات متناسب با خانواده 45/شیار 10 | طراحی مقطع و سازگاری قطعه با همان سیستم |
| پروفیل با برند یا مقطع نامشخص | ابتدا اندازه‌گیری شیار و شناسایی مقطع | بسته به طراحی پروفیل و عرض شیار باید بررسی شود |
| پروفیل وارداتی یا سیستم اختصاصی | اتصال همان سیستم در اولویت بررسی است | نقشه مقطع یا دیتاشیت تأمین‌کننده بررسی شود |
در این مرحله قیمت نباید تنها معیار تصمیم‌گیری باشد. هنگام مقایسه گزینه‌های موجود، نوع مقطع و اتصالات سازگار با آن را هم در نظر بگیرید؛ چون پروفیل ارزان‌تر، اگر اتصال مناسب آن به‌سادگی پیدا نشود یا قطعات انتخاب‌شده با شیار آن سازگار نباشند، می‌تواند هزینه و زمان مونتاژ پروژه را افزایش دهد.
برای اتصال دو پروفیل آلومینیومی چه روشی بهتر است؟
روش مناسب به جهت اتصال، بار، دسترسی و نیاز به دمونتاژ وابسته است. یک روش واحد برای تمام سازه‌ها وجود ندارد.
اگر دو پروفیل قرار است با زاویه 90 درجه متصل شوند، نبشی یا براکت خارجی معمولاً ساده‌ترین گزینه برای مونتاژ و تعمیر است. اتصال در دسترس باقی می‌ماند و در صورت نیاز می‌توان پیچ‌ها را باز کرد یا موقعیت عضو را اصلاح کرد.
اگر ظاهر قاب اهمیت دارد یا فضای بیرونی اتصال باید خالی بماند، اتصال داخلی یا مخفی قابل بررسی است. در این حالت باید مطمئن شوید مدل انتخاب‌شده با هندسه شیار سازگار است و ابزار لازم برای مونتاژ آن در اختیار دارید.
برای اتصال دو پروفیل در امتداد هم، صفحه رابط یا اتصال خطی می‌تواند مناسب‌تر از یک نبشی معمولی باشد. در این نوع اتصال، کنترل هم‌راستایی دو مقطع اهمیت زیادی دارد.
اگر سازه مرتب باز و بسته می‌شود، دسترسی به پیچ‌ها ارزش بیشتری پیدا می‌کند. اتصال بسیار تمیز اما دشوار برای دسترسی ممکن است در خط تولید یا تجهیزی که مرتب سرویس می‌شود انتخاب مناسبی نباشد.
در سازه‌ای با بار، ضربه یا لرزش نیز نباید فقط تعداد اتصال‌ها را افزایش داد. اندازه پروفیل، طول دهانه، محل اعمال نیرو و مهاربندی کل فریم باید هم‌زمان بررسی شود.
نبشی یا اتصال مخفی؛ کدام بهتر است؟
اگر اولویت شما مونتاژ ساده، دسترسی سریع و امکان اصلاح سازه است، نبشی خارجی معمولاً گزینه راحت‌تری است. اگر اولویت ظاهر، آزاد بودن سطح پروفیل یا نصب پنل بدون مزاحمت براکت است، اتصال مخفی می‌تواند انتخاب مناسب‌تری باشد.
| معیار | نبشی خارجی | اتصال مخفی |
|---|---|---|
| سرعت مونتاژ | معمولاً ساده‌تر | وابسته به مدل اتصال |
| دسترسی برای تعمیر | خوب | ممکن است محدودتر باشد |
| ظاهر سازه | اتصال قابل مشاهده است | ظاهر تمیزتر |
| نیاز به ماشین‌کاری | در بسیاری از مدل‌ها ندارد | در بعضی مدل‌ها لازم است |
| نصب پنل کنار گوشه | ممکن است براکت مزاحم باشد | معمولاً فضای خارجی آزادتر است |
| تغییرات بعدی سازه | معمولاً راحت‌تر | به مدل اتصال وابسته است |
| انتخاب برای بار بیشتر | باید مدل اتصال بررسی شود | باید مدل اتصال بررسی شود |
نباید اتصال مخفی را صرفاً به دلیل ظاهر بهتر، قوی‌تر دانست و نباید نبشی خارجی را هم به‌صورت خودکار اتصال صنعتی‌تر تلقی کرد. ظرفیت واقعی هر اتصال به طراحی قطعه، تعداد پیچ‌ها، شکل درگیری و مشخصات سازنده بستگی دارد.
چطور اتصال مناسب پروفیل شیاردار را انتخاب کنیم؟
انتخاب را از خود اتصال شروع نکنید؛ ابتدا شرایط سازه را مشخص کنید.
1. ابعاد واقعی مقطع را مشخص کنید.
20×20، 30×30، 40×40 یا 45×45 بودن نقطه شروع است، نه پایان انتخاب.
2. عرض شیار را بررسی کنید.
اسلات 6، 8 و 10 مستقیماً روی انتخاب مهره، پیچ T و بخشی از براکت‌ها تأثیر دارد.
3. شکل شیار را کنترل کنید.
دو پروفیل با عرض شیار مشابه الزاماً هندسه داخلی یکسانی ندارند.
4. رزوه را مشخص کنید.
M4، M5، M6 یا M8 بودن پیچ باید با مهره و سوراخ قطعه‌ای که نصب می‌شود مطابقت داشته باشد.
5. نوع بار سازه را در نظر بگیرید.
یک حفاظ سبک دستگاه با شاسی تجهیزی که موتور، محور حرکتی یا بار متناوب دارد شرایط یکسانی ندارد.
6. لرزش و ضربه را جداگانه بررسی کنید.
اتصالی که روی میز ثابت مشکلی ندارد ممکن است روی دستگاه دارای ارتعاش به مراقبت بیشتری در طراحی و مونتاژ نیاز داشته باشد.
7. نیاز به دمونتاژ را مشخص کنید.
اگر فریم مرتب تغییر می‌کند، اتصال قابل دسترس ارزش بیشتری دارد.
8. محدودیت فضا را ببینید.
گاهی براکت خارجی جلوی حرکت مکانیزم، نصب پنل یا درب دستگاه را می‌گیرد.
9. ظاهر سازه را بعد از الزامات مکانیکی بررسی کنید.
تمیزی ظاهری مهم است، اما نباید تنها معیار انتخاب یک اتصال سازه‌ای باشد.
10. قطعات را به‌صورت یک سیستم ببینید.
پروفیل، مهره، پیچ، نبشی و تجهیز نصب‌شده باید با یکدیگر تطابق داشته باشند.
راهنمای انتخاب اتصال بر اساس نوع پروژه
| نوع پروژه | اولویت انتخاب | اتصال‌هایی که معمولاً بررسی می‌شوند | نکته |
|---|---|---|---|
| فریم پرینتر سه‌بعدی | دقت هندسی و امکان تنظیم | نبشی، براکت، مهره T | گونیا بودن قاب روی عملکرد مکانیزم اثر دارد |
| فریم CNC | صلبیت، مهاربندی و دقت | براکت تقویت‌شده، صفحات اتصال، اتصالات سازه‌ای | تنها افزایش تعداد نبشی جای طراحی صحیح فریم را نمی‌گیرد |
| حفاظ ماشین‌آلات | مونتاژ و نصب پنل | نبشی، مهره T، اتصال مخفی | محل پنل و درب قبل از انتخاب براکت دیده شود |
| میز کار صنعتی | استحکام و قابلیت تعمیر | نبشی و براکت خارجی | دسترسی به پیچ‌ها معمولاً مزیت است |
| کاور دستگاه | ظاهر و فضای خارجی | اتصال داخلی و مخفی | روش نصب و امکان باز کردن کاور بررسی شود |
| تجهیز قابل توسعه | امکان اضافه کردن قطعه | مهره‌های قابل نصب پس از مونتاژ، براکت | انعطاف در تغییر سازه اهمیت بیشتری دارد |
| شاسی دارای ارتعاش | پایداری اتصال و کل فریم | اتصال تقویت‌شده متناسب با طراحی | کنترل دوره‌ای اتصال و طراحی مهاربندی مهم است |
اشتباهات رایج در انتخاب و نصب اتصالات پروفیل شیاردار
خرید مهره فقط بر اساس رزوه
اینکه پیچ شما M6 است به این معنی نیست که هر مهره T با رزوه M6 قابل استفاده است. عرض و شکل شیار هم باید تطابق داشته باشد.
یکی دانستن تمام پروفیل‌های یک سری
عبارت «سری 40» اطلاعات کافی برای سفارش اتصال نیست. ممکن است دو مقطع 40 میلی‌متری از دو سیستم مختلف، شیار یا فضای داخلی متفاوت داشته باشند.
انتخاب نبشی فقط بر اساس اندازه خارجی پروفیل
برای یک پروفیل 40×40 چند مدل نبشی و براکت قابل استفاده است. شرایط بار و هندسه اتصال تعیین می‌کند کدام گزینه منطقی‌تر است.
نادیده گرفتن محل ورود مهره
اگر مهره فقط از انتهای شیار قابل نصب باشد و دو سر پروفیل بعداً توسط قطعات دیگر بسته شوند، اضافه کردن تجهیزات جدید دردسر ایجاد می‌کند. این موضوع باید قبل از بستن کامل فریم مشخص شود.
سفت کردن پیچ بدون توجه به اتصال
«هرچه سفت‌تر، بهتر» قاعده مناسبی نیست. رزوه، جنس اتصال و هندسه پروفیل محدودیت دارند. اگر سازنده گشتاور بستن مشخص کرده است باید همان مقدار رعایت شود؛ در غیر این صورت از اعمال نیروی غیرمنطقی برای جبران یک اتصال نامناسب خودداری کنید.
استفاده از اتصال سبک برای جبران طراحی نامناسب فریم
اگر دهانه بلند است، پروفیل سبک انتخاب شده یا مهاربندی وجود ندارد، اضافه کردن یک نبشی کوچک مشکل اصلی را برطرف نمی‌کند.
گونیا نکردن فریم قبل از سفت کردن نهایی
در ساخت قاب مستطیلی، ابتدا اتصال‌ها را در حد تنظیم ببندید، قطرها و زوایا را کنترل کنید و سپس سفت‌کاری نهایی انجام دهید. سفت کردن یک گوشه قبل از تنظیم کل فریم می‌تواند خطای هندسی را در سازه تثبیت کند.
نادیده گرفتن لرزش
روی تجهیز دارای موتور، محور متحرک، ضربه یا سیکل مکرر، رفتار پیچ و اتصال با یک سازه ثابت تفاوت دارد. طراحی فریم و برنامه بازبینی دوره‌ای باید متناسب با شرایط واقعی دستگاه باشد.
چرا اتصالات پروفیل شیاردار بعد از مدتی لق می‌شوند؟
لق شدن الزاماً به معنی بی‌کیفیت بودن پروفیل نیست. علت ممکن است از انتخاب اشتباه اتصال، مونتاژ نادرست یا طراحی خود فریم باشد.
اولین مورد، درگیری ناقص مهره با شیار است. اگر مهره متناسب با شیار نباشد، سطح کافی برای انتقال نیرو ایجاد نمی‌شود یا مهره در موقعیت صحیح نمی‌نشیند.
دومین عامل، ناسازگاری پیچ و رزوه است. پیچ اشتباه ممکن است ابتدا بسته شود اما رزوه درگیرشده کیفیت مناسبی نداشته باشد.
عامل بعدی نشستن ناقص قطعات هنگام مونتاژ است. وجود پلیسه، براده، سطح برش نامناسب یا فاصله میان دو پروفیل می‌تواند باعث شود بعد از مدتی قطعات جابه‌جا شوند و اتصال آزاد شود.
لرزش و بار متناوب نیز اهمیت دارد. در چنین شرایطی طراحی اتصال، روش مهاربندی و الزامات مربوط به جلوگیری از شل شدن باید بر اساس سیستم اتصال و مشخصات سازنده تعیین شود؛ یک راهکار واحد برای تمام پیچ‌ها و پروفیل‌ها وجود ندارد.
گاهی هم منشأ مشکل خود اتصال نیست. یک فریم بلند بدون مهاربند ممکن است تغییر شکل دهد و این حرکت در محل پیچ‌ها به شکل «لق شدن اتصال» دیده شود.
برای عیب‌یابی، به‌جای اینکه فقط پیچ را دوباره محکم کنید، ابتدا مشخص کنید حرکت دقیقاً در کدام سطح اتفاق می‌افتد: مهره داخل شیار، پیچ داخل رزوه، تماس دو پروفیل یا تغییر شکل کل فریم.
راهنمای انتخاب و سفارش اتصالات پروفیل آلومینیوم شیاردار
پیش از تهیه یا سفارش اتصال، بهتر است اطلاعات زیر را آماده داشته باشید:
- ابعاد مقطع پروفیل؛ برای مثال 20×20 یا 40×40
- عرض شیار یا اسلات
- عکس یا نقشه مقطع، مخصوصاً اگر برند و سیستم پروفیل مشخص نیست
- نوع اتصال موردنیاز؛ 90 درجه، مستقیم، داخلی یا نصب تجهیز
- رزوه موردنیاز
- تعداد اتصال
- شرایط سازه از نظر بار، لرزش و نیاز به دمونتاژ
- محدودیت فضای نصب یا اهمیت ظاهر اتصال
اگر پروفیل را قبلاً خریداری کرده‌اید ولی مشخصات آن معلوم نیست، خرید اتصال بر اساس حدس می‌تواند باعث دوباره‌کاری شود. اندازه‌گیری شیار و مقایسه شکل مقطع با اتصال موردنظر از سفارش چند قطعه ناسازگار ساده‌تر است.
در سفارش تعداد بالا نیز بهتر است ابتدا یک نمونه از ترکیب پروفیل، مهره و براکت روی مقطع واقعی تست شود. به‌خصوص زمانی که پروفیل و اتصال از دو تامین کننده متفاوت تهیه می‌شوند، عبارت‌هایی مثل «مناسب سری 40» را بدون بررسی ابعاد واقعی به عنوان تضمین سازگاری در نظر نگیرید.
جمع‌بندی
برای انتخاب اتصالات پروفیل آلومینیوم شیاردار، نام قطعه به تنهایی کافی نیست. یک مهره T مناسب باید هم با عرض و فرم شیار سازگار باشد و هم رزوه درست داشته باشد. نبشی و براکت نیز باید بر اساس نوع پروفیل، بار، محل نصب و شرایط سازه انتخاب شوند.
برای فریم‌های ساده و قابل تعمیر، نبشی خارجی معمولاً مونتاژ راحتی دارد. برای سازه‌ای که سطح تمیز یا فضای آزاد اطراف پروفیل اهمیت دارد، اتصال داخلی قابل بررسی است. در فریم‌های دارای لرزش یا بار بیشتر نیز اتصال باید همراه با طراحی کل سازه بررسی شود، نه جدا از آن.
قاعده عملی این است: ابتدا پروفیل و شیار را بشناسید، بعد روش اتصال را انتخاب کنید و در مرحله آخر پیچ، مهره و ابعاد دقیق یراق را تعیین کنید.
سوالات متداول درباره اتصالات پروفیل شیاردار
اتصال پروفیل آلومینیوم شیاردار چگونه انجام می‌شود؟
بسته به طراحی سازه، اتصال می‌تواند با نبشی و مهره T، براکت، پیچ T، صفحه رابط یا اتصال داخلی انجام شود. برای اتصال 90 درجه، نبشی و براکت از گزینه‌های رایج هستند و برای ظاهر تمیزتر می‌توان اتصال مخفی سازگار با پروفیل را بررسی کرد.
برای پروفیل 20×20 چه اتصالی مناسب است؟
ابتدا عرض شیار را بررسی کنید. بسیاری از پروفیل‌های خانواده 20 موجود در بازار با اسلات 6 عرضه می‌شوند و برای آنها مهره و براکت شیار 6 وجود دارد؛ با این حال 20×20 بودن به‌تنهایی برای سفارش قطعه کافی نیست.
تفاوت مهره T و مهره چکشی چیست؟
هر دو برای ایجاد نقطه رزوه‌دار داخل شیار استفاده می‌شوند، اما فرم و روش نصب آنها متفاوت است. بعضی مهره‌های T تخت از انتهای پروفیل وارد می‌شوند، در حالی که مهره‌های چکشی یا انواع قابل نصب پس از مونتاژ می‌توانند در شرایط خاص بدون باز کردن کامل فریم نصب شوند.
آیا اتصال پروفیل شیاردار بدون نبشی امکان‌پذیر است؟
بله. اتصالات داخلی، مخفی و بعضی سیستم‌های اتصال مستقیم امکان اتصال پروفیل بدون نبشی خارجی را فراهم می‌کنند. مدل دقیق باید بر اساس هندسه پروفیل انتخاب شود. سیستم‌های صنعتی مختلف نیز چند نوع Blind Joint و براکت داخلی برای این هدف عرضه می‌کنند.
برای فریم صنعتی نبشی بهتر است یا اتصال مخفی؟
به نوع فریم بستگی دارد. نبشی معمولاً دسترسی و مونتاژ ساده‌تری دارد. اتصال مخفی زمانی مناسب است که فضای بیرونی پروفیل، نصب پنل یا ظاهر فریم اولویت داشته باشد. استحکام باید بر اساس مدل واقعی اتصال بررسی شود و از روی عنوان «مخفی» یا «نبشی» قابل قضاوت نیست.
علت لق شدن اتصالات پروفیل شیاردار چیست؟
ناسازگاری مهره و شیار، رزوه نامناسب، مونتاژ ناقص، گونیا نبودن فریم، لرزش، بار متناوب یا تغییر شکل خود سازه می‌توانند باعث ایجاد لقی شوند. قبل از سفت کردن مجدد پیچ باید محل واقعی حرکت مشخص شود.
آیا اتصالات سری 40 روی تمام پروفیل‌های 40 قابل استفاده‌اند؟
خیر. اصطلاح سری یا اندازه 40 فقط راهنمای اولیه است. عرض شیار و طراحی داخلی پروفیل باید با اتصال تطابق داشته باشد. حتی فروشندگان اتصالات نیز محصولات را علاوه بر خانواده پروفیل بر اساس اسلات 6، 8 و 10 میلی‌متر تفکیک می‌کنند.
آیا شیار 8 و شیار 10 می‌توانند از مهره یکسان استفاده کنند؟
معمولاً نباید چنین فرضی کرد. مهره بر اساس هندسه و عرض شیار طراحی می‌شود. حتی اگر رزوه دو مهره یکسان باشد، ابعاد بدنه و نحوه درگیری آنها با پروفیل ممکن است متفاوت باشد.
