وزن یک شاخه پروفیل را نمیتوان فقط از روی سایز اسمی آن مشخص کرد. برای رسیدن به عدد دقیقتر باید عرض و ارتفاع مقطع، ضخامت ورق، طول شاخه و جنس فلز را هم در نظر گرفت. حتی فرم و میزان گردی گوشههای قوطی هم میتواند روی وزن نهایی اثر بگذارد. به همین دلیل ممکن است دو پروفیل با ابعاد ظاهری یکسان، فقط به خاطر تفاوت در ضخامت، وزن کاملاً متفاوتی داشته باشند.
محاسبه وزن پروفیل زمانی اهمیت پیدا میکند که بخواهید وزن تقریبی سفارش را قبل از خرید بدانید، وزن بار تحویلی را بررسی کنید، هزینه حمل را تخمین بزنید یا محصولات چند کارخانه را با هم مقایسه کنید. اگر ابعاد مقطع، ضخامت و طول شاخه مشخص باشد، میتوان ابتدا وزن هر متر پروفیل را بهصورت تئوری محاسبه کرد و بعد وزن یک شاخه 6 متری یا کل سفارش را به دست آورد.
البته یک نکته مهم وجود دارد: فرمول های سادهای که در بسیاری از سایتها دیده میشوند معمولاً گوشه های گرد پروفیل های سرد شکل را بهصورت دقیق در محاسبات لحاظ نمی کنند. به همین دلیل وزن به دست آمده از فرمول ممکن است کمی با وزن درج شده در جدول کارخانه یا وزن واقعی پروفیل روی باسکول تفاوت داشته باشد که این موضوع بر قیمت پروفیل آهن تاثیر گذار است .
وزن پروفیل به چه عواملی بستگی دارد؟
وزن پروفیل در اصل از حجم فولاد موجود در مقطع و چگالی ماده به دست میآید. برای یک پروفیل مربعی یا مستطیلی توخالی، مقدار فولاد موجود در هر متر به چند پارامتر وابسته است.
ابعاد پروفیل اولین عامل است. برای قوطی مستطیلی معمولاً دو عدد مانند 40×80 میلیمتر نوشته می شود. این اعداد ابعاد خارجی مقطع را نشان می دهند. با ثابت بودن ضخامت، افزایش طول یا عرض مقطع باعث بیشتر شدن سطح مقطع فولادی و در نتیجه افزایش وزن هر متر میشود.
عامل بعدی ضخامت پروفیل است. افزایش ضخامت اثر مستقیمی بر وزن دارد، اما این رابطه در محاسبه دقیق کاملاً خطی نیست؛ زیرا با افزایش ضخامت، ابعاد فضای خالی داخل پروفیل و هندسه گوشهها نیز تغییر میکنند.
طول شاخه پروفیل وزن هر متر را تغییر نمیدهد، ولی وزن کل شاخه را مشخص میکند. اگر وزن یک متر پروفیل 3 کیلوگرم باشد، شاخه 6 متری آن تقریباً 18 کیلوگرم خواهد بود.
جنس نیز تعیین کننده است. فولاد، آلومینیوم و فولاد زنگ نزن چگالی یکسانی ندارند؛ بنابراین نمی توان فرمول فولاد را بدون تغییر برای تمام فلزات استفاده کرد. در استاندارد EN 10219-2 برای محاسبه جرم واحد طول مقاطع فولادی توخالی، رابطهای به کار میرود که معادل استفاده از چگالی حدود 7850 کیلوگرم بر مترمکعب است.
فرمول محاسبه وزن پروفیل چیست؟
پایه تمام روش های محاسبه وزن این رابطه است:
وزن = حجم × چگالی
برای یک شاخه با سطح مقطع ثابت:
وزن شاخه = سطح مقطع فولاد × طول شاخه × چگالی فولاد
اگر سطح مقطع را بر حسب میلیمتر مربع داشته باشیم، برای فولاد با چگالی تقریبی 7850 کیلوگرم بر مترمکعب میتوان وزن هر متر را از رابطه زیر به دست آورد:
وزن هر متر پروفیل (kg/m) = سطح مقطع فولادی (mm²) × 0.00785
پس مسئله اصلی، محاسبه درست سطح مقطع فولادی قوطی است.
فرمول ساده برای پروفیل با گوشه های فرضی تیز
اگر تأثیر انحنای گوشهها را موقتاً نادیده بگیریم، سطح مقطع یک قوطی مستطیلی از تفاضل مستطیل خارجی و فضای خالی داخلی محاسبه میشود:
A = B × H − (B − 2T) × (H − 2T)
که می توان آن را به شکل زیر ساده کرد:
A = 2T × (B + H − 2T)
در این روابط:
- B = عرض خارجی پروفیل بر حسب میلیمتر
- H = ارتفاع خارجی پروفیل بر حسب میلیمتر
- T = ضخامت دیواره بر حسب میلیمتر
- A = سطح مقطع فولاد بر حسب میلیمتر مربع
سپس:
وزن هر متر = A × 0.00785
این روش برای تخمین سریع مناسب است، اما گوشه پروفیل واقعی کاملاً تیز نیست.
فرمول دقیق تر برای مقاطع مربعی و مستطیلی سرد شکل
اگر بخواهیم وزن پروفیل را کمی دقیق ترحساب کنیم، باید گردی گوشه های آن را هم در نظر بگیریم. در استاندارد EN 10219-2:2019 برای پروفیلهای توخالی مربع و مستطیل، شعاع گوشه های داخلی و خارجی هم وارد محاسبات میشود.
برای پروفیلهایی با ضخامت تا 6 میلیمتر، معمولاً شعاع خارجی گوشه 2T و شعاع داخلی T در نظر گرفته میشود.
فرمول محاسبه سطح مقطع به این شکل است:
A = [2T(B + H − 2T) − (4 − π)(ro² − ri²)] ÷ 100
در این فرمول:
- B عرض پروفیل است.
- H ارتفاع پروفیل است.
- T ضخامت ورق است.
- ro شعاع خارجی گوشه است.
- ri شعاع داخلی گوشه است.
مقادیر B، H و T بر حسب میلیمتر وارد می شوند و مقدار A بر حسب سانتی متر مربع به دست میآید.
بعد از به دست آوردن سطح مقطع، وزن هر متر پروفیل از این رابطه محاسبه میشود:
M = 0.785 × A
در اینجا M وزن یک متر پروفیل بر حسب کیلوگرم است.
دلیل استفاده از این فرمول این است که گوشه های پروفیل در واقع کاملاً تیز نیستند و کمی انحنا دارند. همین موضوع باعث میشود وزن به دست آمده از فرمول های ساده با عدد جدول استاندارد یا وزن واقعی محصول کمی فرق داشته باشد.
محاسبه وزن پروفیل از روی ابعاد و ضخامت؛ مرحله به مرحله
برای محاسبه وزن پروفیل بهتر است همیشه چند مرحله مشخص را بهترتیب انجام دهید تا احتمال خطا کمتر شود.
- ابعاد پروفیل را مشخص کنید. مثلاً در پروفیل 40×80، عرض 40 و ارتفاع 80 میلیمتر است.
- ضخامت ورق را وارد کنید. برای نمونه، ضخامت را 2 میلیمتر در نظر بگیرید.
- طول پروفیل را مشخص کنید. اگر وزن یک متر را میخواهید، طول یک متر است. برای محاسبه وزن یک شاخه نیز باید طول واقعی شاخه را در نظر بگیرید.
- جنس پروفیل را مشخص کنید. برای پروفیلهای فولادی معمولی، چگالی فولاد حدود 7850 کیلوگرم بر مترمکعب در نظر گرفته میشود.
- سطح مقطع را محاسبه کنید. برای یک تخمین سریع میتوان از فرمول ساده استفاده کرد، اما اگر دقت بیشتری لازم باشد، بهتر است شعاع گوشههای پروفیل هم در محاسبه وارد شود.
- وزن هر متر پروفیل را به دست آورید.
- در آخر، وزن هر متر را در طول شاخه ضرب کنید تا وزن کل شاخه مشخص شود.
یکی از اشتباهات رایج این است که ابعادی مثل 40×80×2 مستقیماً داخل یک فرمول قرار داده میشود، بدون اینکه مشخص باشد آن فرمول یک محاسبه تقریبی است یا شکل واقعی گوشههای پروفیل را هم در نظر میگیرد. اگر قرار است نتیجه را با جدول کارخانه یا جدول استاندارد مقایسه کنید، این تفاوت روش محاسبه مهم است.
مثال عملی محاسبه وزن پروفیل مربعی 40×40
برای اینکه روش محاسبه ملموستر باشد، یک پروفیل فولادی 40×40 با ضخامت 2 میلیمتر را در نظر میگیریم. در این حالت، چون پروفیل سردشکل است، گوشهها کاملاً تیز نیستند و شعاع داخلی و خارجی آنها هم در محاسبه لحاظ میشود.
با وارد کردن ابعاد 40 در 40 میلیمتر و ضخامت 2 میلیمتر در رابطه استاندارد، سطح مقطع فولاد حدود 2.94 سانتی متر مربع به دست میآید. با توجه به چگالی فولاد، وزن تئوری هر متر از این پروفیل تقریباً 2.31 کیلوگرم خواهد بود.
این عدد با مقدار درجشده در جدول استاندارد EN 10219-2 نیز مطابقت دارد. بنابراین اگر طول شاخه را 6 متر در نظر بگیریم، وزن یک شاخه حدود 13.8 کیلوگرم میشود.
ممکن است در بعضی محاسبات عددی مثل 13.83 و در برخی دیگر 13.86 کیلوگرم دیده شود. این اختلاف کوچک معمولاً به دلیل گرد کردن وزن هر متر است و به معنی تفاوت واقعی در وزن یا ابعاد پروفیل نیست.
مثال محاسبه وزن پروفیل مستطیلی 40×80
حالا همین محاسبه را برای یک پروفیل مستطیلی 40×80 با ضخامت 2 مبلی متر انجام میدهیم. روش محاسبه تفاوتی با نمونه قبلی ندارد؛ فقط این بار عرض و ارتفاع مقطع برابر نیستند.
با در نظر گرفتن ابعاد 40 و 80 میلیمتر، ضخامت 2 میلیمتر و گردی گوشههای پروفیل، سطح مقطع فولاد حدود 4.54 سانتی متر مربع محاسبه میشود. در نتیجه، وزن تئوری هر متر از این پروفیل تقریباً 3.56 کیلوگرم است.
اگر شاخه 6 متری باشد، وزن آن به حدود 21.4 کیلوگرم میرسد. در جدول استاندارد EN 10219-2 نیز برای پروفیل 80×40 با ضخامت 2 میلیمتر، وزن هر متر تقریباً همین مقدار درج شده است.
در مجموع، تفاوت محاسبه وزن پروفیل مربعی و مستطیلی بیشتر به ابعاد مقطع مربوط میشود. در قوطی مربع، عرض و ارتفاع برابر هستند، اما در قوطی مستطیلی این دو عدد با هم فرق دارند. روش اصلی محاسبه در هر دو حالت یکسان است.
چرا بعضی فرمول های اینترنتی وزن بیشتری نشان می دهند؟
یک فرمول بسیار رایج برای محاسبه وزن قوطی به این شکل نوشته میشود:
وزن هر متر ≈ 2 × (B + H) × T × 0.00785
این رابطه برای قوطی 40×80×2 عدد زیر را میدهد:
2 × 120 × 2 × 0.00785 = 3.768 kg/m
در حالی که محاسبه هندسی EN 10219-2 برای نمونه فوق حدود 3.56 کیلوگرم بر متر است.
علت اختلاف این است که فرمول ساده، ضخامت را در محیط خارجی مقطع ضرب میکند و اصلاح مربوط به هندسه داخلی و گوشه ها را در نظر نمی گیرد. برای تخمین سریع خرید ممکن است مفید باشد، ولی اگر قرار است نتیجه را با یک جدول استاندارد مقایسه کنید، باید بدانید جدول با چه هندسه و استانداردی محاسبه شده است. فرمول استاندارد EN 10219-2 بهصورت مشخص شعاع داخلی و خارجی گوشه را در سطح مقطع دخالت میدهد.
جدول وزن پروفیل چه کاربردی دارد؟
اگر سایز و ضخامت موردنظر در جدول معتبر وجود داشته باشد، جدول وزن سریعتر از انجام محاسبات دستی است. کافی است وزن هر متر را پیدا کرده و در طول شاخه یا تعداد شاخه ها ضرب کنید.
اما تمام جدول ها ارزش یکسانی ندارند. معمولاً با سه نوع داده روبه رو میشوید:
جدول استاندارد بر اساس ابعاد اسمی، ضخامت اسمی و قواعد هندسی استاندارد محاسبه میشود.
جدول کارخانه وزن یا مشخصات محصولات قابل تولید یک کارخانه را نشان میدهد و برای خرید همان محصول کاربرد بیشتری دارد.
جدول عمومی بازار ممکن است ترکیبی از اعداد چند منبع یا فرمول تقریبی باشد؛ بنابراین بهتر است قبل از استفاده برای سفارش سنگین، روش محاسبه آن بررسی شود.
عبارت «جدول اشتال پروفیل» نیز در جست و جو ها زیاد دیده میشود، اما در مورد قوطی مربع و مستطیل، بهتر است دقیقاً مشخص شود داده مربوط به چه استاندارد، نوع مقطع و ضخامت اسمی است. یک جدول عمومی نباید بهصورت خودکار معادل وزن تولید واقعی کارخانه در نظر گرفته شود.
جدول نمونه وزن چند سایز پرکاربرد پروفیل
برای اینکه مقایسه وزن پروفیلها راحت تر باشد، در جدول زیر چند سایز پرکاربرد با ضخامت ثابت 2 میلی متر آورده شده است. اعداد بر اساس مقادیر اسمی درجشده در جدول مقاطع توخالی مربع و مستطیل استاندارد EN 10219-2 تنظیم شدهاند.
| ابعاد پروفیل | ضخامت | وزن تقریبی هر متر | وزن تقریبی شاخه 6 متری |
|---|---|---|---|
| 20×20 mm | 2 mm | 1.05 kg/m | 6.30 kg |
| 20×40 mm | 2 mm | 1.68 kg/m | 10.08 kg |
| 30×30 mm | 2 mm | 1.68 kg/m | 10.08 kg |
| 40×40 mm | 2 mm | 2.31 kg/m | 13.86 kg |
| 40×60 mm | 2 mm | 2.93 kg/m | 17.58 kg |
| 40×80 mm | 2 mm | 3.56 kg/m | 21.36 kg |
| 50×50 mm | 2 mm | 2.93 kg/m | 17.58 kg |
وزن شاخه 6 متری در این جدول از ضرب وزن هر متر در عدد 6 به دست آمده است. چون وزن هر متر در جدول استاندارد معمولاً بهصورت گردشده نوشته میشود، ممکن است نتیجه نهایی چند صدم کیلوگرم با عددی که از فرمول دقیق به دست میآید تفاوت داشته باشد. این اختلاف کوچک طبیعی است.
همچنین باید توجه داشت که این اعداد، وزن تئوری و اسمی هستند. در محصول واقعی ممکن است به دلیل تلرانس ضخامت، ابعاد تولید، نوع ورق یا شرایط تولید، وزن شاخه کمی بیشتر یا کمتر باشد. به همین دلیل برای کنترل بار تحویلی، وزن باسکول یا اطلاعات کارخانه ملاک دقیق تری خواهد بود.
نکته قابل توجه این جدول این است که بعضی پروفیلها با وجود تفاوت در شکل ظاهری، وزن تقریباً یکسانی دارند. برای مثال پروفیلهای 20×40×2 و 30×30×2 هر دو حدود 1.68 کیلوگرم در هر متر وزن دارند. همین موضوع در مورد 40×60×2 و 50×50×2 هم دیده میشود.
دلیل این موضوع این است که وزن فقط به بزرگ یا کوچک بودن یک ضلع بستگی ندارد؛ مقدار کلی فولاد به کار رفته در سطح مقطع اهمیت دارد. بنابراین برای مقایسه وزن دو پروفیل، بهتر است به وزن هر متر یا سطح مقطع آنها توجه شود و صرفاً از روی ابعاد ظاهری قضاوت نشود.
تفاوت وزن تئوری پروفیل با وزن واقعی چیست؟
وزن تئوری از ابعاد و ضخامت اسمی محاسبه میشود. محصول واقعی، یک جسم تولید شده با تلرانسهای مجاز تولید است. ضخامت، ابعاد خارجی، شعاع گوشه و طول واقعی می توانند اندکی با مقدار اسمی تفاوت داشته باشند.
برای نمونه، EN 10219-2:2019 برای مقاطع مربعی و مستطیلی سردشکل در ضخامتهای تا 5 میلیمتر، تلرانس ضخامت ±10 درصد را در شرایط تعریفشده استاندارد ذکر میکند. همان استاندارد برای جرم واحد طول روی طولهای تحویلی منفرد، تلرانس ±6 درصد تعیین کرده است. این اعداد مربوط به همان استاندارد هستند و نباید بدون بررسی به تمام پروفیل های موجود در بازار یا استانداردهای تولید دیگر تعمیم داده شوند.
عوامل مؤثر بر اختلاف وزن واقعی و محاسباتی عبارتاند از:
- اختلاف ضخامت واقعی ورق با ضخامت اسمی؛
- تلرانس ابعاد خارجی؛
- شکل و شعاع واقعی گوشهها؛
- طول واقعی شاخه؛
- استاندارد و روش تولید؛
- پوششهای سطحی در محصولاتی که بعداً گالوانیزه یا پوششدار شدهاند.
حتی محل اندازهگیری ضخامت نیز اهمیت دارد. EN 10219-2 برای اندازهگیری ضخامت مقاطع مربع و مستطیل شرایط مشخصی تعریف میکند و اندازه گیری را در فاصلهای معین از جوش در نظر میگیرد.
در نتیجه اگر هدف شما طراحی اولیه یا تخمین خرید باشد، وزن تئوری مفید است. اگر موضوع تسویه مالی یک بار تحویلشده باشد، وزن واقعی یا اطلاعات مورد توافق فروشنده و خریدار اهمیت بیشتری پیدا می کند.
چطور وزن هر شاخه پروفیل 6 متری را حساب کنیم؟
پاسخ کوتاه است:
وزن شاخه 6 متری = وزن هر متر × 6
مثلاً اگر وزن هر متر یک پروفیل 3.56 کیلوگرم باشد:
3.56 × 6 = 21.36 kg
پس وزن اسمی شاخه 6 متری حدود 21.36 کیلوگرم خواهد بود.
EN 10219-2 نیز 6 و 12 متر را در میان طولهای متداول قابل عرضه ذکر میکند، هرچند طول تحویلی و تلرانس طول باید مطابق سفارش و شرایط تولید بررسی شود.
اگر طول واقعی شاخه 6.05 متر باشد، استفاده از عدد 6 متر برای محاسبه دقیق صحیح نیست. در چنین شرایطی باید وزن هر متر را در طول واقعی ضرب کرد.
وزن هر متر پروفیل چگونه محاسبه می شود؟
وزن هر متر یا kg/m جرم یک متر طول از مقطع است و مستقل از طول نهایی شاخه بیان میشود.
برای مثال، اگر قوطی 40×40×2 حدود 2.31 کیلوگرم بر متر وزن اسمی داشته باشد، این عدد به این معنا نیست که کل شاخه 2.31 کیلوگرم است. شاخه 6 متری حدود شش برابر و شاخه 12 متری حدود دوازده برابر این مقدار وزن دارد.
وزن واحد طول بهترین عدد برای مقایسه دو پروفیل است، زیرا اثر طول شاخه را حذف میکند. به همین دلیل جدولهای استاندارد معمولاً جرم واحد طول را با واحد kg/m درج میکنند. EN 10219-2 نیز مشخصه M را بهعنوان «جرم واحد طول» تعریف میکند.

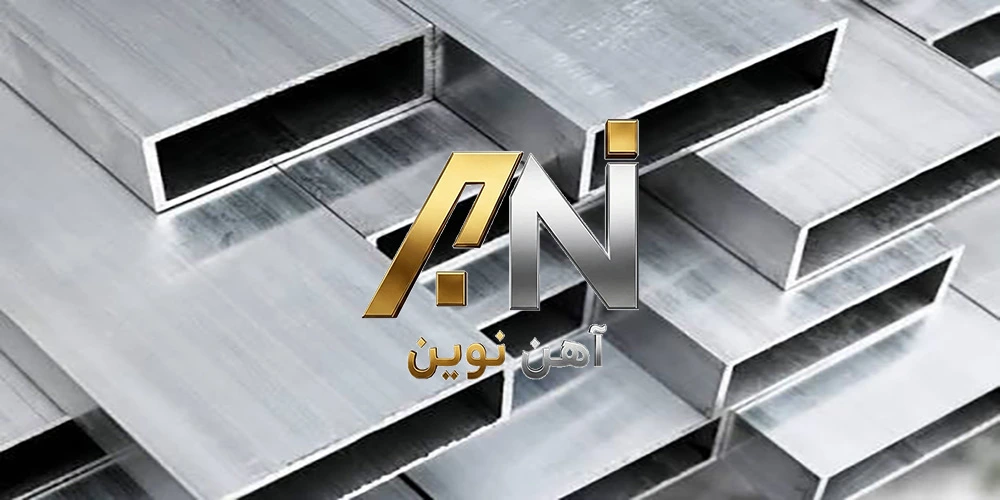

محاسبه وزن پروفیل چه ارتباطی با قیمت آن دارد؟
در خرید پروفیل، وزن یکی از عوامل اصلی در تعیین قیمت است. بسیاری از مقاطع فلزی بر اساس وزن فروخته میشوند یا دستکم وزن آنها در زمان خرید و تحویل کنترل میشود. به همین دلیل اگر وزن تقریبی هر شاخه را بدانید، میتوانید قبل از دریافت پیشفاکتور، برآورد نسبتاً خوبی از وزن کل سفارش و هزینه آن داشته باشید.
برای این کار کافی است وزن یک شاخه را در تعداد شاخههای موردنیاز ضرب کنید. اگر فروشنده قیمت را بهصورت کیلویی اعلام کرده باشد، با ضرب وزن کل سفارش در قیمت هر کیلوگرم میتوان هزینه تقریبی خرید را محاسبه کرد.
البته این محاسبه برای همه پروفیلها به یک شکل انجام نمیشود، چون جنس فلز اهمیت دارد. چگالی فولاد با آلومینیوم متفاوت است و نمیتوان ثابت وزنی فولاد را برای مقاطع آلومینیومی استفاده کرد. بنابراین هنگام بررسی قیمت، وزن باید بر اساس جنس، ابعاد و مشخصات همان پروفیل محاسبه شود.
این نکته در مقایسه قیمت فروشندگان هم مهم است. ممکن است دو فروشنده برای یک سایز ظاهراً مشابه، قیمت متفاوتی اعلام کنند. این اختلاف همیشه به معنی گرانفروشی یا ارزانفروشی نیست و میتواند به تفاوت ضخامت واقعی، وزن شاخه، برند تولیدکننده، کیفیت ورق یا مشخصات فنی محصول مربوط باشد.
به همین دلیل بهتر است هنگام مقایسه چند پیشنهاد خرید، فقط قیمت یک شاخه را کنار هم نگذارید. وزن واقعی، ضخامت و مشخصات فنی پروفیل هم باید بررسی شوند تا مشخص شود در نهایت بابت چه مقدار و چه کیفیتی از محصول هزینه پرداخت می کنید.
محاسبه وزن بار قبل از خرید عمده آهن آلات
در سفارش های چندصد شاخهای، اختلاف نیم یا یک کیلوگرم در وزن هر شاخه می تواند در وزن کل بار به عدد قابلتوجهی تبدیل شود. به همین دلیل بهتر است پیش از سفارش، وزن کل محاسبه شود.
فرض کنید 250 شاخه پروفیل دارید و وزن هر شاخه طبق جدول 21.36 کیلوگرم است:
250 × 21.36 = 5340 kg
یعنی وزن تئوری سفارش تقریباً:
5.34 تن
است.
این عدد برای تخمین ظرفیت وسیله حمل، برنامهریزی تخلیه و بررسی حدود هزینه سفارش مفید است. همین منطق در برآورد تناژ سایر مقاطع نیز کاربرد دارد؛ برای مثال در خرید عمده تیرآهن نیز وزن واحد شاخه یا وزن واحد طول مبنای مناسبی برای محاسبه تناژ تقریبی سفارش پیش از بارگیری است.
برای سفارش سنگین بهتر است سه عدد از هم جدا نگه داشته شوند: وزن محاسباتی، وزن اعلامی فروشنده یا کارخانه و وزن نهایی ثبتشده برای محموله. مخلوط کردن این سه عدد معمولاً منشأ اختلاف در کنترل بار است.
اشتباهات رایج هنگام محاسبه وزن پروفیل
اشتباه گرفتن میلی متر با متر
ابعاد پروفیل اغلب با میلی متر نوشته میشوند، ولی طول شاخه با متر بیان میشود. اگر تبدیل واحد در فرمول درست انجام نشود، جواب ممکن است هزار یا حتی یک میلیون برابر خطا داشته باشد.
بهتر است از فرمولی استفاده کنید که واحد ورودی آن از قبل مشخص شده باشد؛ مثلاً B، H و T بر حسب میلیمتر و خروجی مستقیم بر حسب کیلوگرم بر متر.
استفاده از ضخامت اسمی به جای ضخامت اندازه گیری شده
برای تخمین اولیه، ضخامت اسمی طبیعی است. اما اگر قصد دارید وزن یک محموله واقعی را با دقت بالا بررسی کنید، ضخامت واقعی میتواند نتیجه را تغییر دهد. استانداردهای تولید نیز برای ضخامت تلرانس تعریف میکنند.
فراموش کردن طول شاخه
بعضی ماشینحسابها وزن هر متر را نشان میدهند، در حالی که کاربر آن را وزن شاخه فرض میکند. همیشه واحد خروجی را بررسی کنید: kg/m با kg/branch یکسان نیست.
استفاده از چگالی اشتباه
ثابت 0.00785 برای محاسبات فولادی از ارتباط سطح مقطع میلیمتری با چگالی حدود 7850 کیلوگرم بر مترمکعب حاصل میشود. استفاده از همین عدد برای آلومینیوم یا فلزات دیگر نتیجه نادرست میدهد.
استفاده از فرمول بیش از حد ساده
رابطه محیط × ضخامت برای تخمین سریع مناسب است، اما گوشههای واقعی قوطی را نادیده میگیرد. اگر میخواهید عدد با جدول استاندارد تطبیق داشته باشد، هندسه مورد استفاده جدول باید در فرمول نیز لحاظ شود.
استفاده از یک فرمول برای تمام شکل ها
قوطی مربع، قوطی مستطیل، لوله دایرهای، نبشی، ناودانی و تیرآهن هندسه یکسانی ندارند. اصل «سطح مقطع × طول × چگالی» ثابت است، ولی فرمول سطح مقطع برای هر شکل متفاوت خواهد بود.
فرمول بهتر است یا جدول وزن پروفیل؟
هیچکدام در تمام شرایط بهترین مرجع نیستند.
| روش | کاربرد مناسب | محدودیت |
|---|---|---|
| فرمول محاسباتی | تخمین وزن پروفیل با ابعاد و ضخامت دلخواه | نتیجه به ضخامت اسمی و فرض های هندسی فرمول وابسته است |
| جدول استاندارد | بررسی وزن اسمی و مقایسه مقاطع استاندارد | ممکن است با وزن واقعی محصول یک کارخانه دقیقاً یکسان نباشد |
| جدول کارخانه | بررسی وزن و مشخصات محصول یک تولیدکننده مشخص | فقط برای همان برند، سایز و مشخصات اعلامشده معتبر است |
| وزن واقعی | کنترل وزن بار و محموله تحویلی | قبل از تولید یا بارگیری معمولاً قابل دسترسی نیست |
اگر فقط ابعاد و ضخامت را دارید، فرمول نقطه شروع مناسبی است. اگر سایز در جدول استاندارد وجود دارد، تطبیق نتیجه با جدول خطای محاسباتی را آشکار می کند. هنگام خرید نیز جدول رسمی تولید کننده میتواند مرجع عملی تری باشد. در نهایت برای محموله موجود، اندازهگیری و اسناد وزن واقعی تعیین کننده تر از عدد تئوری هستند.
یک روش سریع برای کنترل نتیجه محاسبه
بعد از محاسبه وزن، بهتر است یک کنترل ساده انجام دهید.
فرض کنید برای قوطی 40×80×2 نتیجهای مثل 0.35 یا 35 کیلوگرم بر متر به دست آمده است. بدون انجام دوباره همه محاسبات میتوان حدس زد خطای واحد یا جایگذاری رخ داده، زیرا جدول استاندارد برای این مقطع عددی در محدوده 3.56 کیلوگرم بر متر نشان میدهد.
این کنترل مرتبه عددی بهخصوص هنگام استفاده از Excel، ماشینحساب آنلاین یا فرمولهای سفارشی مفید است. خطای تقسیم بر 100، 1000 یا تبدیل سانتیمتر به میلی متر از خطاهای رایج محاسباتی است.
وزن محاسباتی، وزن جدول و وزن باسکول را چگونه کنار هم ببینیم؟
این سه عدد پاسخ سه سؤال متفاوت هستند.
وزن محاسباتی میگوید اگر مقطع دقیقاً با هندسه و ضخامت فرضشده ساخته شود، جرم آن چقدر خواهد بود.
وزن جدول مقدار اسمی یک استاندارد یا تولیدکننده را برای مشخصات تعریفشده ارائه میکند.
وزن واقعی نشان میدهد محصول تحویل شده در عمل چه جرمی دارد.
اگر هدف تخمین خرید فرداست، وزن محاسباتی و جدول مفید هستند. اگر بار اکنون تحویل شده و تسویه بر اساس وزن انجام میشود، داده واقعی محموله اهمیت بیشتری پیدا میکند. اختلاف محدود بین این اعداد به خودی خود نشانه مشکل نیست؛ ابتدا باید استاندارد، تلرانس، ضخامت و روش اندازهگیری بررسی شوند. برای نمونه EN 10219-2 صراحتاً برای ابعاد، ضخامت، طول و جرم واحد طول تلرانس تعریف میکند.
سؤالات متداول درباره محاسبه وزن پروفیل
هر شاخه پروفیل چند کیلو است؟
برای وزن یک شاخه نمی توان عدد ثابتی گفت، چون وزن به ابعاد، ضخامت، جنس و طول شاخه بستگی دارد. سادهترین راه این است که ابتدا وزن هر متر پروفیل را به دست آورید و بعد آن را در طول شاخه ضرب کنید. مثلاً پروفیل 40×40 با ضخامت 2 میلیمتر حدود 2.31 کیلوگرم در هر متر وزن دارد؛ بنابراین وزن یک شاخه 6 متری آن تقریباً 13.86 کیلوگرم میشود.
هر متر پروفیل چند کیلو است؟
وزن هر متر پروفیل به سطح مقطع و جنس آن بستگی دارد. در پروفیلهای فولادی میتوان با استفاده از سطح مقطع و چگالی فولاد، وزن تقریبی هر متر را محاسبه کرد. البته اگر دقت بیشتری لازم باشد، شکل و گردی گوشههای پروفیل هم باید در محاسبات در نظر گرفته شود.
وزن پروفیل 6 متری چگونه محاسبه میشود؟
اگر وزن هر متر را داشته باشید، محاسبه بسیار ساده است؛ کافی است آن را در 6 ضرب کنید. برای مثال اگر وزن هر متر یک پروفیل 2.93 کیلوگرم باشد، وزن شاخه 6 متری آن حدود 17.58 کیلوگرم خواهد بود.
چگالی فولاد در محاسبه وزن پروفیل چقدر است؟
برای محاسبات معمول پروفیلهای فولادی، چگالی فولاد حدود 7850 کیلوگرم بر مترمکعب در نظر گرفته میشود. بیشتر فرمولهای رایج محاسبه وزن پروفیل نیز بر همین عدد پایهگذاری شدهاند.
آیا وزن واقعی پروفیل دقیقاً با جدول برابر است؟
نه لزوماً. عددی که در جدولهای وزنی میبینید معمولاً وزن اسمی یا تئوری محصول است. در تولید واقعی، عواملی مثل تلرانس ضخامت ورق، ابعاد نهایی، طول شاخه و شرایط تولید میتوانند باعث شوند وزن واقعی کمی بیشتر یا کمتر از عدد جدول باشد.
وزن قوطی مربع و مستطیل با دو فرمول متفاوت محاسبه میشود؟
خیر. روش کلی محاسبه در هر دو یکسان است. تفاوت فقط در ابعاد مقطع است. در قوطی مربع، عرض و ارتفاع برابر هستند، اما در قوطی مستطیلی این دو عدد با هم تفاوت دارند.
برای خرید پروفیل به فرمول اعتماد کنیم یا جدول کارخانه؟
فرمول برای تخمین وزن و مقایسه اولیه بسیار کاربردی است، اما اگر قصد خرید یک محصول مشخص را دارید، بهتر است جدول رسمی همان کارخانه را هم بررسی کنید. برای کنترل بار تحویلی نیز وزن واقعی محموله اهمیت بیشتری از عدد تئوری دارد.
برای محاسبه دقیق وزن پروفیل چه روشی بهتر است؟
اگر فقط میخواهید یک برآورد سریع از وزن پروفیل داشته باشید، استفاده از ابعاد و ضخامت معمولاً کافی است. اما زمانی که قرار است نتیجه را با جدول استاندارد یا مشخصات کارخانه مقایسه کنید، بهتر است جزئیات بیشتری مثل گردی گوشههای مقطع هم در نظر گرفته شود.
در عمل، بهترین کار این است که وزن را در چند مرحله بررسی کنید. ابتدا وزن تئوری را از روی ابعاد و ضخامت حساب کنید، بعد عدد بهدستآمده را با جدول استاندارد یا جدول کارخانه مقایسه کنید و در زمان تحویل نیز وزن واقعی بار را ملاک قرار دهید. به این ترتیب مشخص میشود اختلاف احتمالی مربوط به محاسبه، تلرانس تولید یا وزن واقعی محصول است.
اگر برای استعلام یا مقایسه یک پروفیل در آهن نوین اقدام میکنید، بهتر است فقط به سایز اسمی توجه نکنید. ابعاد، ضخامت، طول شاخه و وزن اعلام شده محصول را کنار هم بررسی کنید تا مقایسه دقیقتری داشته باشید و وزن محاسبهشده با محصولی که واقعاً تحویل میگیرید همخوانی بیشتری داشته باشد.
